US-Gasmasken ab
1920
Ausnahmen bestätigen die Regel und es bleibt alles anders
Name | Modell | Grössen | Augengläser | Ausatemventil | Schlauch | Maskenkörper | Bänderung | Filter | Tasche | Quelle | Bemerkungen |
Service Gas Mask | MI | 1-4 | Rund/eingerollt | MI mit Schutzbügel | 27-inch Gewebeverstärkt | Gummi Gewebeverstärkt | MI-6Punkt | MI | MII | TM 3-205 1941 | Den Maskenkörper gibt es in verschiedenen Brauntönen |
Service Gas Mask | MIAI | 1-4 | Rund/geschraubt | MI mit Schutzbügel | 27-inch Gewebeverstärkt | Gummi Gewebeverstärkt | MII-6Punkt | MII | MIII | TM 3-205 1941 |
Maskenkörper und Schlauch hellbraun |
Service Gas Mask | MIA2 | U | Rund/geschraubt | MI mit Schutzbügel | 27-inch Gewebeverstärkt | Gummi Gewebeverstärkt | MII-6Punkt | MII | MIII | TM 3-205 1941 |
Maskenkörper und Schlauch hellbraun |
Service Gas Mask | MIA2 | U | Rund/geschraubt | MI mit Schutzbügel | 27-inch Gewebeverstärkt | Gummi | MII-6Punkt | MII | MIII | Maskenkörper und Schlauch hellgrau | |
Diaphragm | MI | 1-4 | Rund/eingerollt | MII mit Schutzbügel | 27-inch Gewebeverstärkt | Gummi Gewebeverstärkt | MI od. MII | MIIR | MIIIA1 | TM 3-205 1941 |
Maskenkörper und Schlauch hellbraun |
Diaphragm | MIA1 | 1-4 | Rund/geschraubt | MII mit Schutzbügel | 27-inch Gewebeverstärkt | Gummi Gewebeverstärkt | MII | MII | MIIA1 | TM 3-205 1941 |
Maskenkörper und Schlauch hellbraun |
Diaphragm | MII | U | Rund/geschraubt | MII | 27-inch Gewebeverstärkt | Gummi Gewebeverstärkt | MII | MIIIR | MIV | TM 3-205 1941 |
Maskenkörper und Schlauch hellbraun |
Diaphragm | M3 | U | Dreieckig/Krampenring | MVI | 27-inch Gummi/grau | Gummi/grau | MII | MIIIR | MIV | TM 3-205 1941 |
Gibt es mit grauer und schwarzer Sprechmembrane |
Training | MI | U | Dreieckig/Krampenring | M IV | Gummi/schwarz | M4 | MI | MI | TM 3-205 1941 |
Frühes Modell in schwarz | |
Training | MIA1 | U | Dreieckig/Krampenring | M V | Gummi/schwarz | M4 | MI | MI | TM 3-205 1941 |
Frühes Modell in schwarz | |
Training | MIA1 | U | Dreieckig/Krampenring | M V | Gummi/grau | M4 | MI | MI | FM 21-40 | Späteres Modell in grau | |
Training | MIA2 | U | Dreieckig/Krampenring | M 8 | Gummi/grau | M4 | MI | MI | FM 21-40 | Späteres Modell in grau | |
Optical | M1 | U | Rund/geschraubt | M VI | 2xGummi/grau | Gummi/grau | M3 | MI | M5 | TM 3-205 1941 |
Baugleich wie die MkI nur grau |

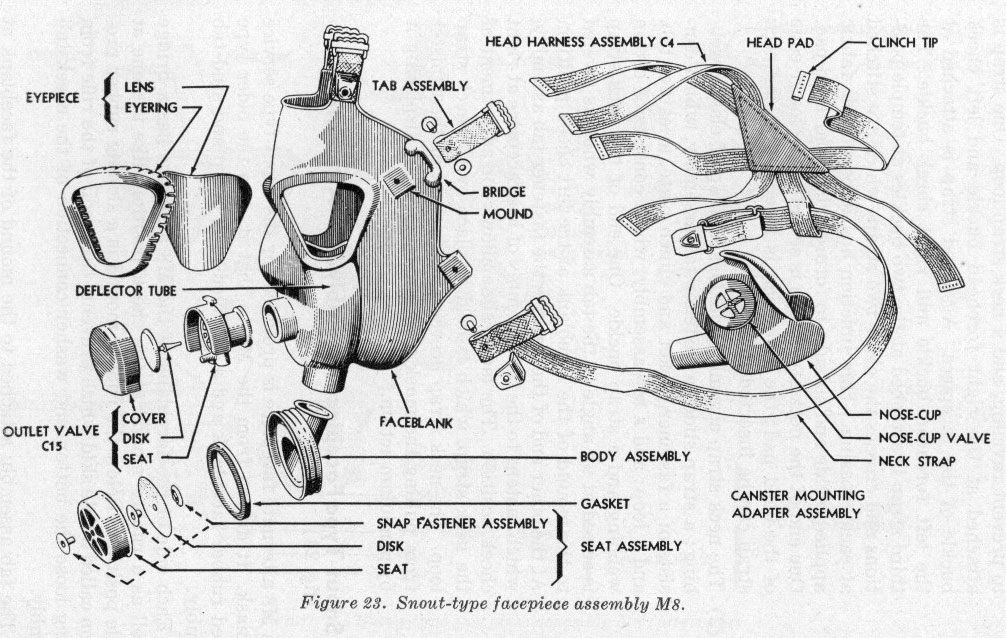

Snout-Type Service Gas Mask |
M8 M8 |
S,U,L | Dreieckig/Krampenring | M8 | Gummi/grau | C4 | M11 | M10 | TM 3-205 1951 |
2 verschiedene Maskenkörper | |
Headwound Gas Mask | M7 | U | Transparenter Kunststoff | M8 | Transpareter Kunststoff | M11 | M9 | TM 3-205 1951 |
|||

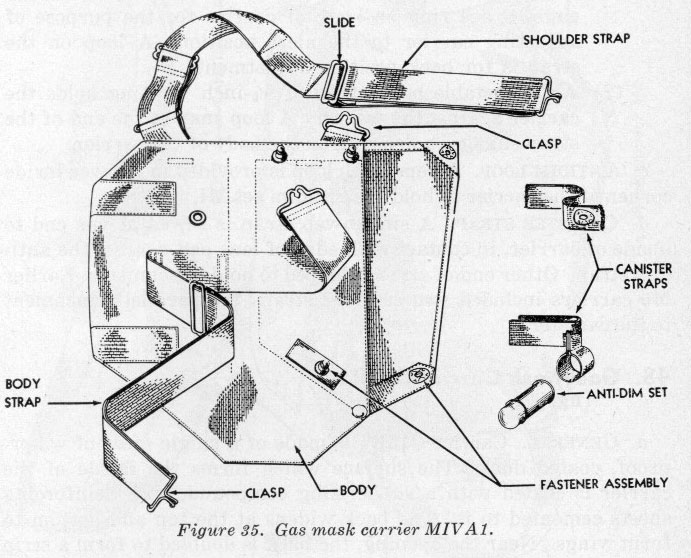

Service Gas Mask | M2 | S,U,L | Dreieckig/Krampenring | M IV | MII/Gummi grau | Gummi/grau | M7 | MIVA1 | MIVA1 | TM 3-205 1951 |
Andere Filter und Taschen sind möglich |
Service Gas Mask | M2A1 | S,U,L | Dreieckig/Krampenring | M V | MII/Gummi grau | Gummi/grau | M7 | MIXA1 | MIVA1 | TM 3-205 1951 |
Andere Filter und Taschen sind möglich |

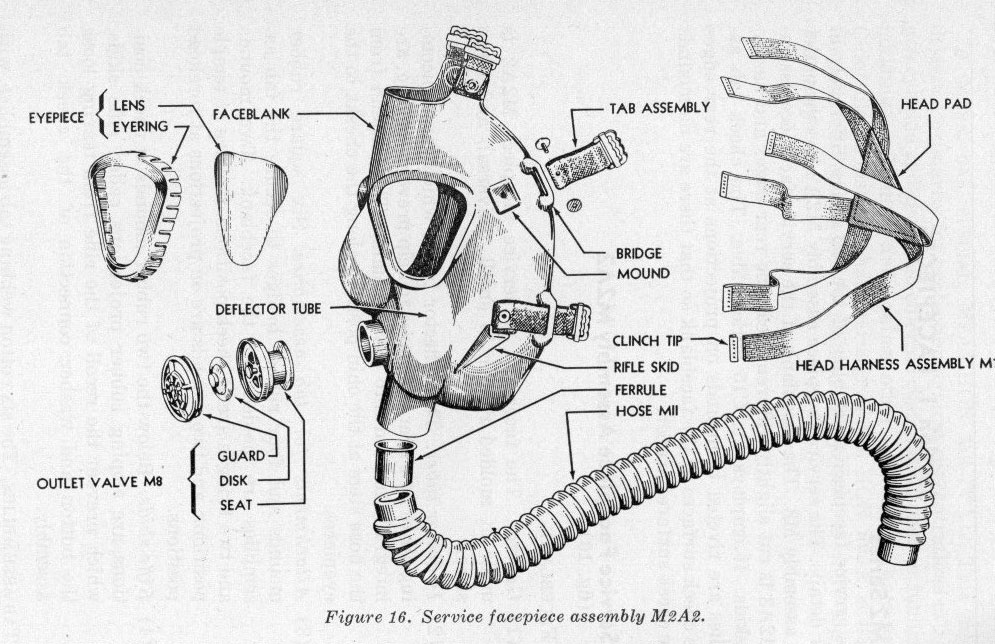

Service Gas Mask | M2A2 | S,U,L | Dreieckig/Krampenring | M8 | MII/Gummi grau | Gummi/grau | M7 | MIXA1 | MIVA1 | TM 3-205 1951 |
Andere Filter und Taschen sind möglich |

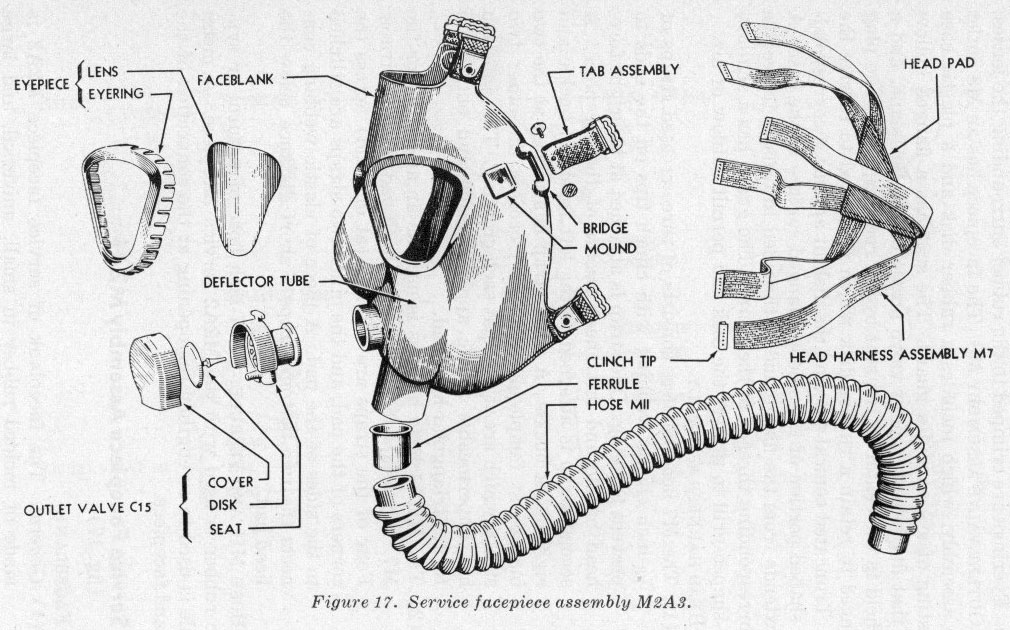

Service Gas Mask | M2A3 | S,U,L | Dreieckig/Krampenring | C15 | MII/Gummi grau | Gummi/grau | M7 | MIXA1 | MIVA1 | TM 3-205 1951 |
Andere Filter und Taschen sind möglich |
Service Gas Mask Diaphragm |
M3A1 | U | Dreieckig/Krampenring | MVI | MII/Gummi grau | Gummi/grau | M7 | MIXA1 | MIVA1 | Carey | Andere Filter und Taschen sind möglich |
Service Gas Mask Lightweight |

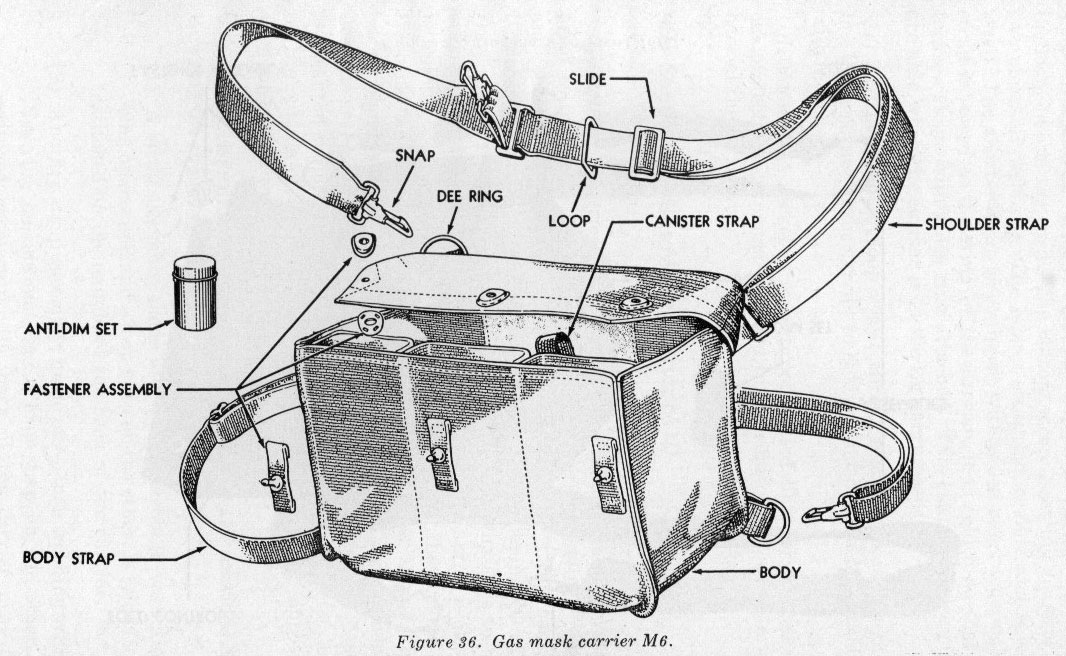

M3 | S,U,L | Dreieckig/Krampenring | M8 | M3/Gummi Grau od.schwarz | Gummi/grau | M7 | M10A1 | M6 | TM 3-205 1951 |
Die Lightweight Modelle sollten alle Innenmasken haben, sind aber nicht immer vorhanden |
Service Gas Mask Lightweight | M3A1 | S,U,L | Dreieckig/Krampenring | C15 | M3/Gummi Grau od.schwarz | Gummi/grau | M7 | M10A1 | M6 | TM 3-205 1951 |
Die Lightweight Modelle haben manchmal auch eine M4 Bänderung |
Service Gas Mask Lightweight | M4 | U | Dreieckig/Krampenring | M8 | M3/Gummi Grau od.schwarz | Gummi/schwarz | M7 | M10A1 | M6 | TM 3-205 1951 |
Es gibt auch M4 in Gr SS |
Service Gas Mask Lightweight | M4A1 | S,U,L | Dreieckig/Krampenring | C15 | M3/Gummi Grau od.schwarz | Gummi/schwarz | M7 | M10A1 | M6 | TM 3-205 1951 |
Bei den kleinen Masken war die Innenmaske nicht vorgesehen aber manchmal vorhanden |

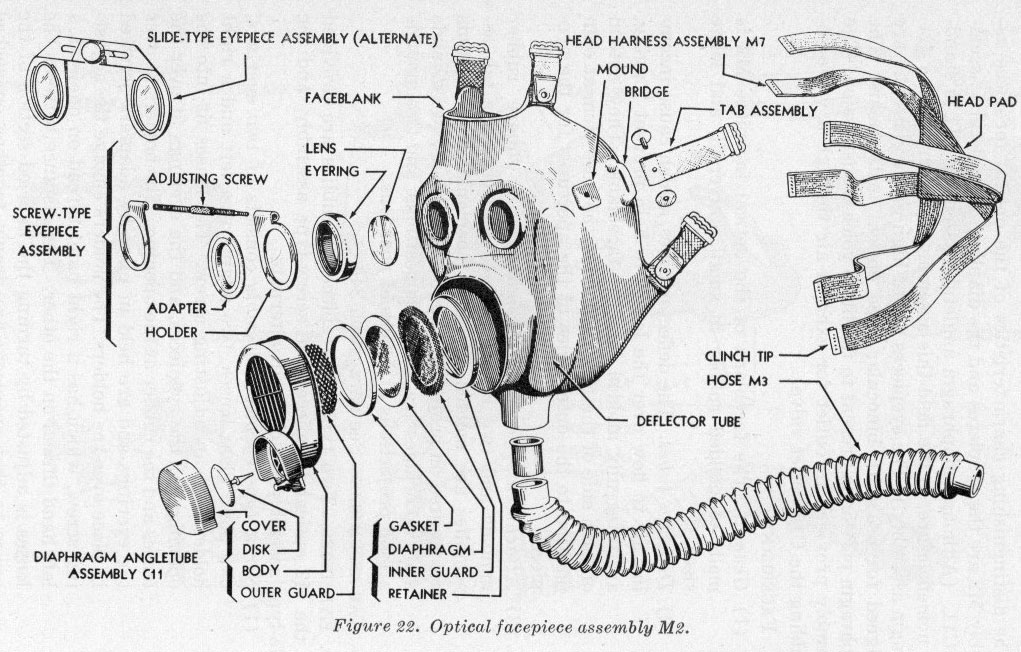

Service Gas Mask Optical | M2 | S,U,L | Rund/geschraubt | C15 | M3/Gummi schwarz | Gummi/schwarz | M7 | M10A1 | M6 | TM 3-205 1951 |
Frühes Modell mit Sprechmembrane der M3A1, graue Augeneinfassungen |
Service Gas Mask Optical | M2 | S,U,L | Rund/geschraubt | C15 | M3/Gummi schwarz | Gummi/schwarz | M7 | M10A1 | M6 | TM 3-205 1951 |
Späteres Modell |
Service Gas Mask Assult |
M5 | S,U,L | Dreieckig/Krampenring | C15 | Gummi/schwarz | C4 | M11 | M7 | Die offizielle Zulassung erfolgte am 7.7.44, daher sind alle vorher hergestellten Masken noch E6 | ||

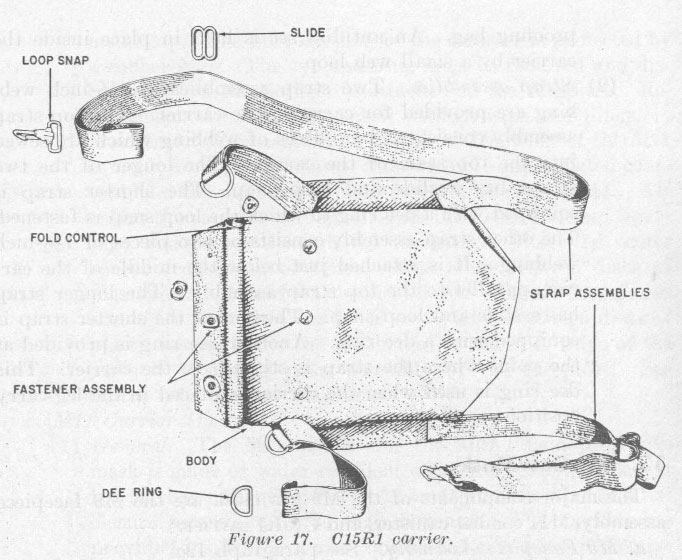

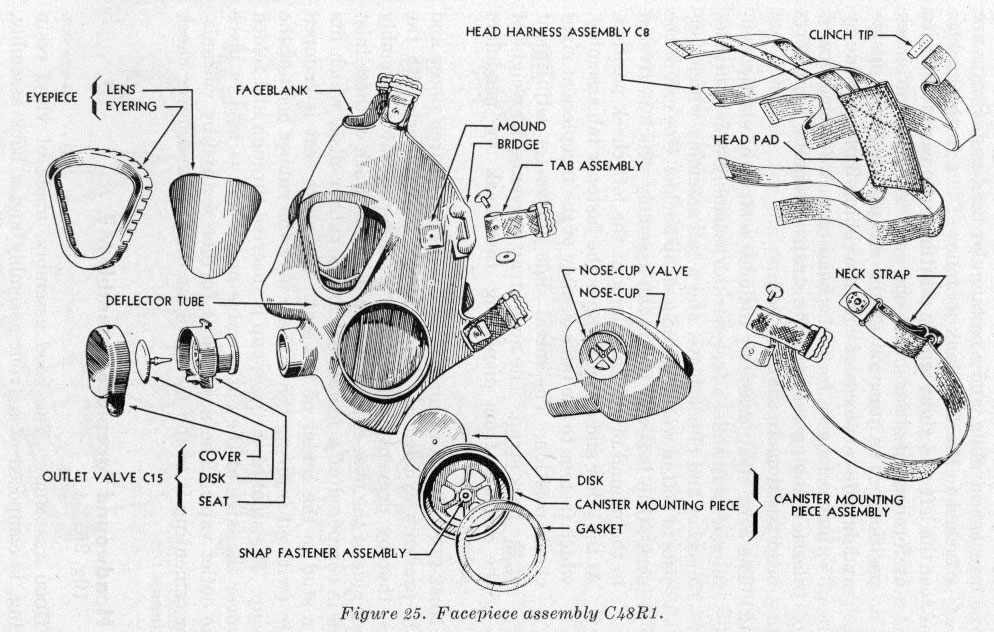

Field Protective Mask | E48(C48R1) | S,M,L | Dreieckig/Krampenring | C15 | Gummi/schwarz | C8 | M11 | C15R1 | TM 3-205 1955 |
Vorgänger der M9 | |
Field Protective Mask | M9 | S,M,L | Dreieckig/Krampenring | C15 | Gummi/grau | C8 | M11 | C15R1 | TM 3-205 1955 |
War mit dieser Tasche dem Marine Cops vorbehalten | |
Field Protective Mask | M9A1 | S,M,L | Dreieckig/Krampenring | C15 | Gummi/grau | C8 | M11 |
M11 M11 |
TM 3-205 1955 |
War bis auf die Tasche gleich wie die M9 | |
Tank Protective Mask | M14 | S,M,L | Oval/eingeklebt | C15 | M6 od.M7/Gummi mit grünem Gewbe | Gummi/grau | C8 | M10A2 | M13 | TM 3-205 1955 |
M10A2 ist der Standardfilter M10A1 mit M1 Adapter für zentrale Filteranlage M8A1, M51/UR Mikro Mikrofonstecker männlich |
Tank Protective Mask | M14A1 | S,M,L | Oval/eingeklebt | C15 | M8/Gummi mit grünem Gewbe | Gummi/schwarz | C8 | M10A2 | M13 | Luftverteiler zum Klarhalten der Scheibe, M51/UR Mikro, Mikrofonstecker männlich | |
Tank Protective Mask | M14A2 | S,M,L | Oval/eingeklebt | C15 | M8/Gummi mit grünem Gewbe | Gummi/schwarz | M9 | M10A2 | M13 | Innenmaske, M51/UR Mikro, Mikrofonstecker männlich | |
Aircraft Protective Mask | M24 | S,M,L | Oval/eingeklebt | C15 | M8/Gummi mit grünem Gewbe | Gummi/schwarz | C8R1 | M10A2 | M17 | Carey | Aircraft Mikrosysthem,
Mikrofonstecker weiblich ab dieser Maske fehlt der kleine Wulst am Maskenrand, M51/R Mikro |
Tank Protective Mask | M25 | S,M,L | Oval/eingeklebt | C15 | M8/Gummi mit grünem Gewbe | Gummi/schwarz | C8R1 | M10A2 | M13A1 | Carey | Verbessertes Mikro, Mikro M116G Mikrofonstecker männlich |
Tank Protective Mask | M25A1 | S,M,L | Oval/eingeklebt | C15 | M8/Gummi mit grünem Gewbe | Gummi/schwarz | C8R1 | M10A2 | M13A1 | Carey | Verbesserter Maskenkörper, Mikro M116G, Mikrofonstecker männlich |
M17 | |||||||||||
M17 | |||||||||||
M17A1 | |||||||||||
M17A2 | |||||||||||
